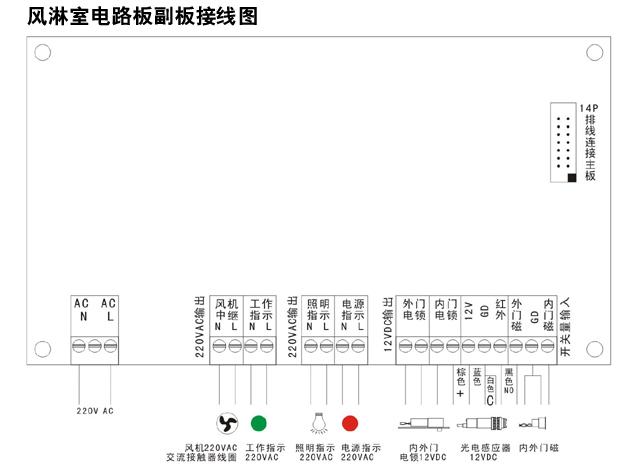

風淋室電路板副板接線圖

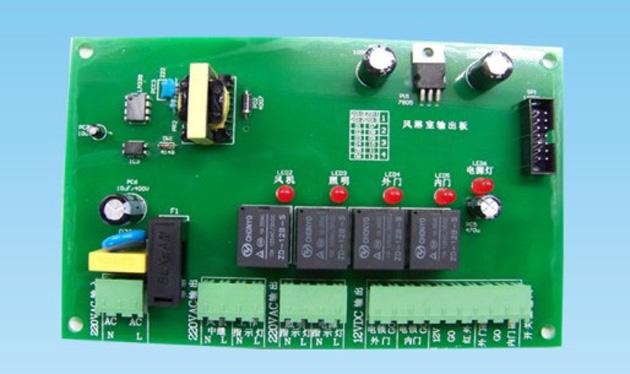

風淋室電路板副板圖文詳解：
風淋室電路板副板接線圖圖文詳解
(1)、強電輸入接口>>供電電源：2 20VAC(絲印為2 20V AC)
(2)、強電輸出接口
a、風機：1 A 2 20VAC(接交流接觸器線圈，絲印為風機中繼)
b、照明：1 A 2 20VAC(如燈管較多可接中間繼電器， 絲印為照明指示燈)
c、工作指示：1 A 2 20VAC(絲印為工作指示燈)
d、電源指示：1 A 2 20VAC(絲印為電源指示燈)
(3)、弱電輸入接口
a、內門門磁開關：無源觸點(絲印為內門磁)
b、外門門磁開關：無源觸點(絲印標記為外門磁)
c、紅外感應開關：無源觸點(絲印標記為紅外)
(4)、弱電輸出接口
a、紅外開關電源：1 2VDC (絲印標記為1 2V G0)
b、夕卜門電鎖：2 00mA DC 1 2V(夕卜門電鎖)
c、內門電鎖：2 00mA DC 1 2V(內門電鎖)
